扩大		用途	用于工厂设备配管，各种机器组装用接头（东洋克斯胶管专用接头） *因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
		材料	黄铜+树脂
		材料详情	管接头、螺栓：真鍮 盖形螺母：尼龙 套管：硬质树脂
		规格	见下方
		其它	见下方

接头规格表

注意：因螺纹部位有高低差，故不适合用于食品等配管。
*可能会对食品的卫生方面有影响。

	型号	螺栓规格	尺寸(mm)				重量	包装单位
			L	Φd1	HEX1	HEX2	g	个
TC3-PB型	TC3-PB9-R3/8	R3/8	51.0	7.0	27		54	10
	TC3-PB12-R1/2	R1/2	55.0	10.0	30		81	10
	TC3-PB15-R1/2	R1/2	58.0	13.0	36		91	10
	TC3-PB19-R3/4	R3/4	62.5	17.0	41		125	10
	TC3-PB25-R1	R1	68.5	22.5	50		200	10

*材质：黄铜*（管接头、盖形螺母内环）尼龙（盖形螺母）、硬质树脂（螺栓、套管）
*满足以欧洲RoHS标准为准则的无镉要求。

适用胶管一览

*适用压力与适用温度范围请参照适用胶管的相关规格。

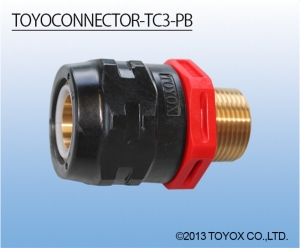

TOYOCONNECTOR TC3-PB		适用胶管
		TOYORON ( 耐压胶管 )	HYBRID TOYORON	SUPER TOYORON ( 耐油、耐压胶管 )	TOYOSIGNAL ( 空气配管用胶管 )	TOYOSPRING ( 真空、压送耐压胶管 )
		TR	HTR	ST	TSG	TS
		氯乙烯	氯乙烯	氯乙烯	氯乙烯	氯乙烯
		内管耐油	内管耐油	耐油	耐油	耐油
					高耐圧	真空
接头材质：黄铜+树脂
型号	螺栓规格
TC3-PB9-R3/8	R3/8	○	-	○	○	○
TC3-PB12-R1/2	R1/2	○	-	○	○	○
TC3-PB15-R1/2	R1/2	○	○	○	○	○
TC3-PB19-R3/4	R3/4	○	○	○	○	○
TC3-PB25-R1	R1	○	○	○	○	○

TOYOCONNECTOR TC3-PB		适用胶管
		TOYORING ( 耐油、真空PVC胶管 )	TOYODROP ( 防结露胶管 )	TOYOFOODS ( 食品、耐油胶管 )	TOYOFOODS-S ( 食品、耐油胶管 )	TOYORING-F ( 食品、耐油胶管 )
		TG	TD	TFB	TFS	TGF
		氯乙烯	氯乙烯	氯乙烯	氯乙烯	氯乙烯
		耐油	防结露	耐油	耐油	耐油
		真空		耐熱	耐熱	耐熱
		易切割			真空	真空
接头材质：黄铜+树脂						易切割
型号	螺栓规格
TC3-PB9-R3/8	R3/8	○	○	○	-	-
TC3-PB12-R1/2	R1/2	○	○	○	-	-
TC3-PB15-R1/2	R1/2	○	○	○	-	○
TC3-PB19-R3/4	R3/4	○	○	○	-	○
TC3-PB25-R1	R1	○	○	○	○	○

交换用部件一览

TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。

安装方法

1	首先将管接头安装在靠近机械那一侧。
2	将胶管套上盖形螺母。
3	将胶管插入管接头深处。 *胶管的插入深度，请参考使用说明书。
4	拧紧盖形螺母，直至没有缝隙。 *拧盖形螺母时，当出现“咯噔咯噔”的手感，标志着螺母已经拧好。

安装工具

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
